vnStatSVG: 流量监控软件 vnStat 最佳 Web 前端

Wu Zhangjin 创作于 2015/04/11

by Falcon of TinyLab.org 2015/04/10

vnStat 简介

vnStat 是一款轻量级的网络流量监控工具,目前各大 Linux/BSD 系统都已内置支持。

vnStat 本身只支持命令行的交互方式,而 Web 前端则由第三方工具支持。这里汇总并对比下 vnStat 的几种 Web 前端并为大家推荐最佳的一款。

vnStat Web 前端对比

vnStat 首页推荐的四个前端有:

  • vnStat SVG frontend: 基于 CGI / SVG / AJAX 的轻量级 web 前端

    仅仅需要一个支持 CGI 的 HTTP 服务器,可以产生非常漂亮的基于 SVG 的图形报告。支持按月/日/时/秒等查看流量信息,还支持 top10 展示。

    因为不需要安装额外的 PHP 解析器,所以轻松支持 Apache, Nginx 以及 Busybox 内置的 httpd 服务器。

    更重要的是,vnStatSVG 不仅支持普通的 Linux 主机,还可以轻松支持服务器,集群抑或是一个小型的嵌入式系统。

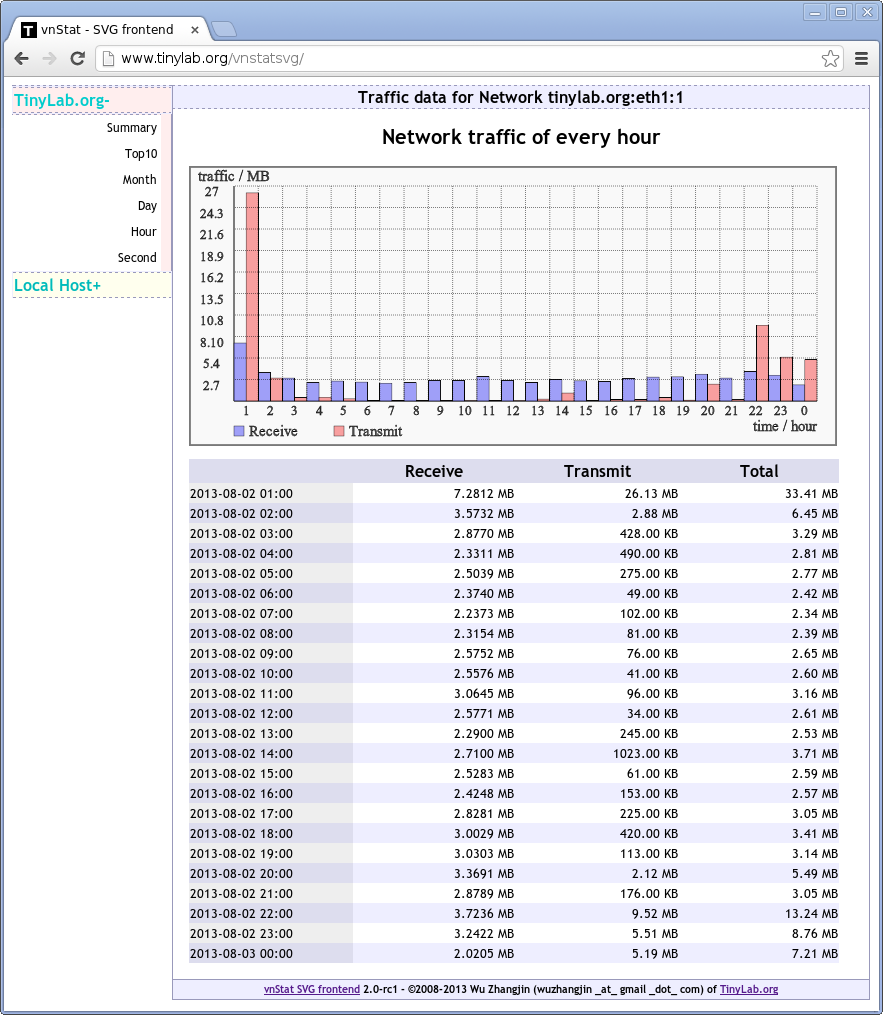

    vnStatSVG Demo

  • jsvnstat:interactive network traffic analysis

    jsvnstat 是另外一款 Web 前端,基于 Javascript 可以实现简单的交互,不过它依赖 PHP 支持,而且不支持集群和嵌入式系统。

    JSvnStat Demo

  • vnStat PHP frontend: 一款基于 PHP 的 Web 前端

    严重依赖 PHP 和 GD image libraries。同样不支持集群和嵌入式系统。

    vnStatPHP Demo

  • VnstatSystrayIcon (Windows): 基于 Windows 平台

vnStatSVG 表现最佳

综合上述比较,不难发现 vnStatSVG 是一款最佳的 vnStat 前端。

关于它的更多特性,可以从其官方主页找到:

  • 基于 CGI / SVG / AJAX 动态地生成流量的图形报告(Top10/每月/每天/每时/每秒/汇总)
  • 支持 Apache, Nginx 以及 Busybox httpd,甚至其他更轻量级的 Web 服务器
  • 仅需 CGI 支持,无须 PHP 和其他额外模块,所以占用空间非常小
  • 因为只需从服务器传输 XML 格式的流量数据,所以消耗的带宽非常小
  • 可同时监控单台主机的任意多个网络设备接口,例如 eth0, eth1…
  • 可在一个窗口中同时监控某个集群的任意多台主机
  • 左侧的设备节点信息可展开,也可收缩,即使同时监控几十台主机都方便查看
  • 支持集群间的多种通信协议:http, ftp, file and even ssh
  • 支持多种浏览器客户端:Chromium, Firefox 以及 Safari
  • 可灵活通过多种不同方式获取 XML 格式的流量数据

总之,vnStatSVG 不仅支持普通的 Linux 主机,服务器,集群,而且支持基于 Busybox 这样的小型嵌入式系统。

vnStatSVG 快速上手

vnStatSVG 首页详细介绍了其用法,不过用的是英文,咱们用中文简单介绍一下如何在 Ubuntu 主机上快速安装和使用它。

安装 vnStat 和 Apache

sudo apt-get install vnstat apache2

下载 vnStatSVG

git clone https://github.com/tinyclub/vnstatsvg.git

安装 vnStatSVG

假设 Apache 的根目录放在 /var/www/,可以在 /var/www/ 创建一个 vnstatsvg 目录,然后把 Web 前端安装到下面。

sudo -s
cd vnstatsvg.git
mkdir /var/www/vnstatsvg
./configure -d vnstatsvg
make && make install

如果根目录不在 /var/www/,请用 ./configure w 指定。

通过 Web 查看流量信息

默认就可以通过浏览器打开 http://localhost/vnstatsvg/ 查看流量信息了。

添加更多网络设备节点

可以通过编辑 /var/www/vnstatsvg/sidebar.xml 修改各个设备节点的信息,也可以直接复制一个模板过去:

sudo cp src/admin/sidebar.xml-template-4-singlehost /var/www/vnstatsvg/sidebar.xml

配置大体如下:

<?xml version='1.0' encoding='UTF-8' standalone='no' ?>
<sidebar id="sidebar">
<iface>
    <name>eth0</name>
    <host>localhost</host>
    <description>Local Host</description>
</iface>
</sidebar>

更多模板请查看 src/admin/sidebar.xml-template*

之后,编辑 sidebar.xml 配置各类网络设备节点的信息:

  • name: 网络设备节点名,默认为 eth0, eth1
  • host: 主机地址或者域名
  • protocol: XML 格式的流量数据获取协议,默认为 http
  • dump_tool: 默认为 shell 方式,即 /cgi-bin/vnstat.sh
  • description: 设备节点对应的服务信息描述

支持同时监控多台主机

如果要同时监控多个主机,最简单的方式莫过于在其他机器上用同样方式安装一份 vnstatvnStatSVG,这样就只需要配置 namehostdescription,其他保持默认。

例如,如果要监控 localhost 和 泰晓科技(域名为 tinylab.org) 的数据,可以添加一份如下配置:

<?xml version='1.0' encoding='UTF-8' standalone='no' ?>
<sidebar id="sidebar">
<iface>
    <name>eth0</name>
    <host>localhost</host>
    <description>Local Host</description>
</iface>
<iface>
    <name>eth1</name>
    <host>tinylab.org</host>
    <description>TinyLab.org</description>
</iface>
</sidebar>

如果不想在其他机器上安装一份额外的 vnStatSVG,那么可以只安装 vnstat,但是需要有一种方式从其他主机上把数据拷贝到本地,例如,拷贝到本地的 vnstat 数据目录下 /var/lib/vnstat

例如,可以用 ssh 协议(可以通过配置公钥免密登录)。

# collect-data.sh
hosts="tinylab.org"
ifaces="eth0 eth1"
while :;
do
    for h in hosts
    do
                for i in $ifaces
                do
                    scp ${h}:/var/lib/vnstat/${i} /var/lib/vnstat/${h}-${i}
                    scp ${h}:/proc/net/dev > /var/lib/vnstat/${h}-${i}-second
                done
    done
    sleep 5
done

可以在后台一直执行该脚本或者启动另外一个 cron 任务来执行该脚本。这样就可以用 file 虚拟协议,如下的 sidebar.xml 就可以实现同样的效果了。

<?xml version='1.0' encoding='UTF-8' standalone='no' ?>
<sidebar id="sidebar">
<!-- this configuration is for single host, the hosts and dump_tool field should be the same -->
<iface>
    <name>eth0</name>
    <host>localhost</host>
    <description>Local Host</description>
</iface>
<iface>
    <name>tinylab.org-eth0</name>
    <host>localhost</host>
    <description>TinyLab.org : eth0</description>
</iface>
<iface>
    <name>tinylab.org-eth1</name>
    <host>localhost</host>
    <description>TinyLab.org : eth1</description>
</iface>
</sidebar>

小结

vnStatSVG 的确是一款非常小巧但是功能强大的 vnStat web 前端,非常推荐!

关于更多用法,比如说嵌入式系统支持,请参考其项目首页和演示站点11

另外,如果要给 Nginx 添加 CGI 支持,可以参考 Add CGI support for Nginx
